Come comandare un cancello o passo carrabile dal telefono – Guida configurazione modulo smart Life 39.9WI50203V1
Qualora si volesse comandare a lunghe distanze l’apertura di un cancello pedonale, di un passo carrabile per veicoli oppure di una sbarra per l’accesso ai parcheggi, è possibile installare un modulo Wi-Fi per consentire il passaggio con il proprio telefono smartphone.

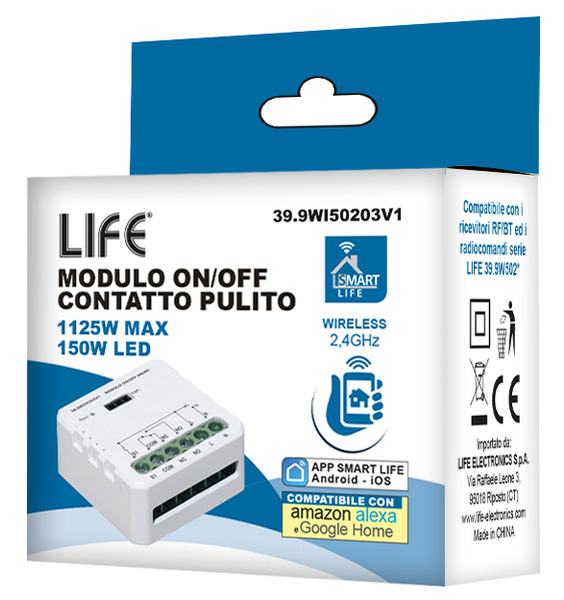

Il modulo in questione è il Life 39.9WI50203V1 Modulo 1CH Relè ON/OFF contatto pulito COM/NO/NC, disponibile presso il nostro punto vendita.
Di seguito è presente lo schema di collegamento e le impostazioni da riportare sull’app.
– Passo 1: schemi di collegamento modulo smart Life
Il modulo è alimentato dalla corrente alternata a 230 V: la fase va collegata al morsetto indicato con la “L” (line, fase), mentre il neutro va collegato al morsetto “N” (neutral, neutro).
Dopodichè, in base alla barriera da aprire, occorre collegare i contatti provenienti dal motore (in caso di passo carrabile o sbarra) oppure il relè di sblocco nel caso di un cancello pedonale.
Solitamente l’apertura è comandata mediante la chiusura del circuito: in questo caso occorre utilizzare il morsetto indicato dalla dicitura “COM” (comune) ed il morsetto con dicitura “NO” (normally open, normalmente aperto): in questo modo, il circuito rimane aperto e si chiude mediante impulso temporaneo.
– Passo 2: installazione app SmartLife
Una volta collegato il modulo, occorre installare l’app SmartLife sul telefono attraverso Apple App Store oppure Google Play Store.
Per comodità, è possibile trovare l’app adatta seguendo il link: http://lifeddns.it/smartlife/
– Passo 3: configurazione app SmartLife
Una volta avviata l’app SmartLife (ed eventualmente creato il proprio profilo), occorre associare il modulo Life.
Per prima cosa occorre collegare lo smartphone alla rete Wi-Fi (attenzione: assicuratevi che la copertura del Wi-Fi arrivi sino al luogo di installazione del modulo), preferibilmente sulla frequenza 2.4 GHz.

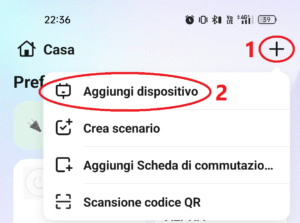

Una volta fornita elettricità al modulo smart, il suo LED verde in alto a sinistra inizierà a lampeggiare: a questo punto, occorre avvicinare lo smartphone al modulo, avviare l’app SmartLife, premere sul tasto “+” presente in alto a destra e poi su “Aggiungi dispositivo“.
Da qui inizierà la ricerca dei dispositivi vicini (eventualmente concedere le autorizzazioni all’utilizzo di GPS e Bluetooth): il modulo verrà identificato dalla dicitura mini 1 gang wifi switch module.

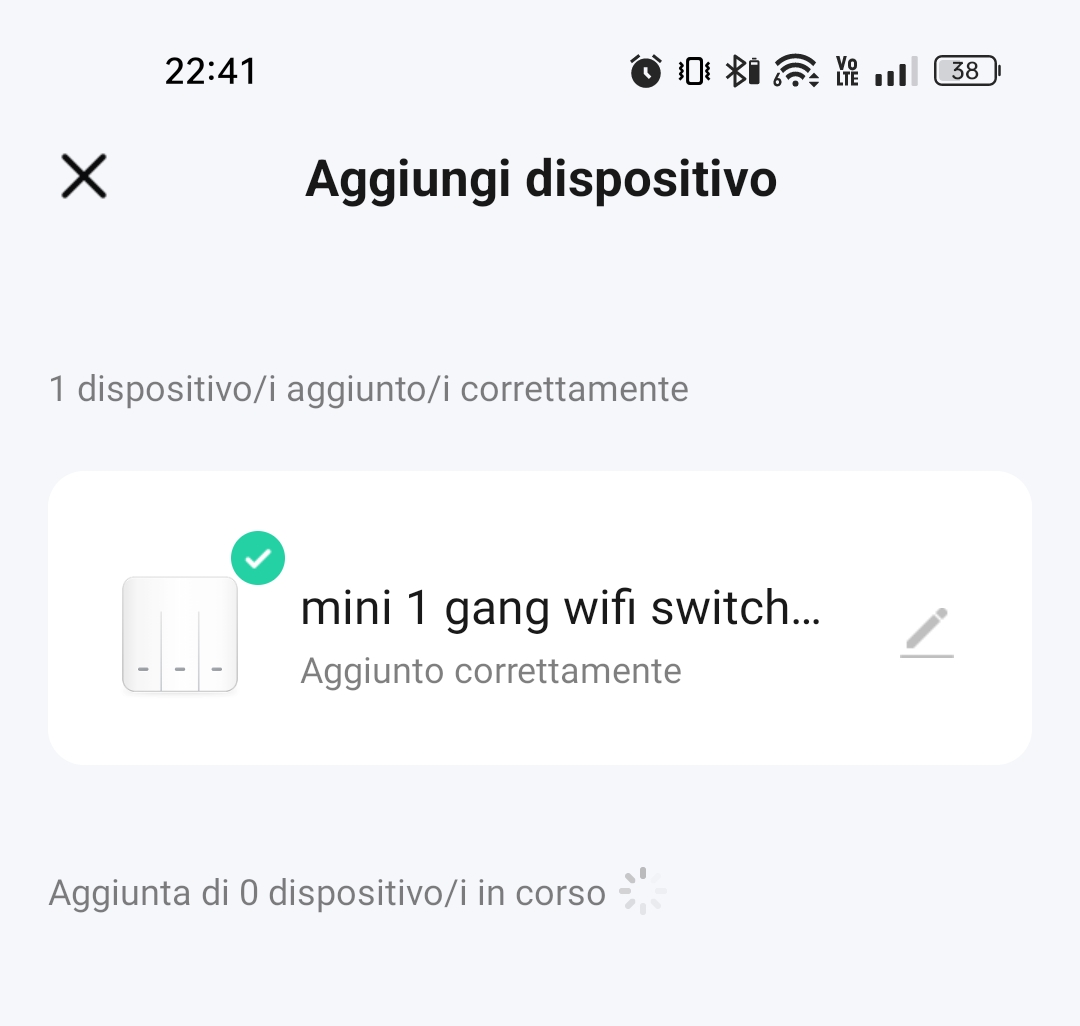

Una volta rilevato, l’app chiederà l’inserimento della password della rete Wi-Fi a cui collegare il modulo smart. Dopo averla digitata, si dovrebbe ricevere una schermata di conferma come la seguente:

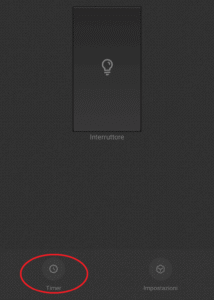

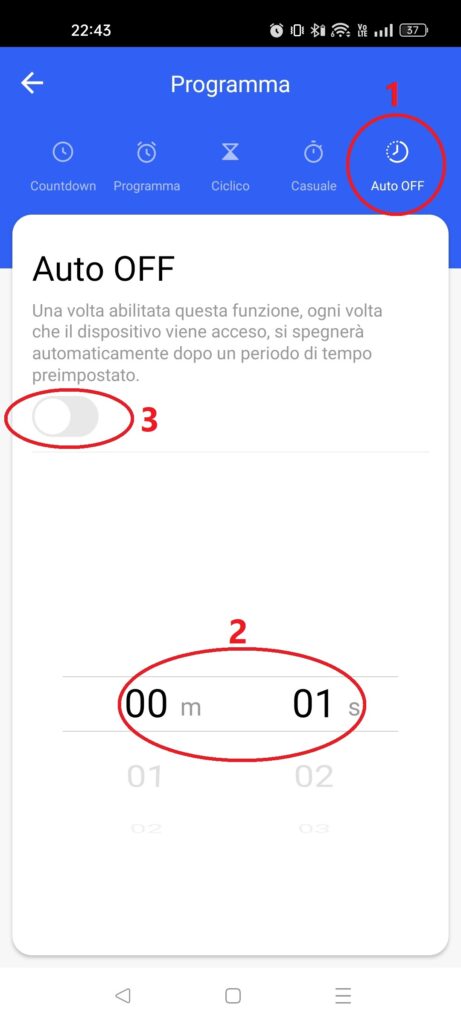

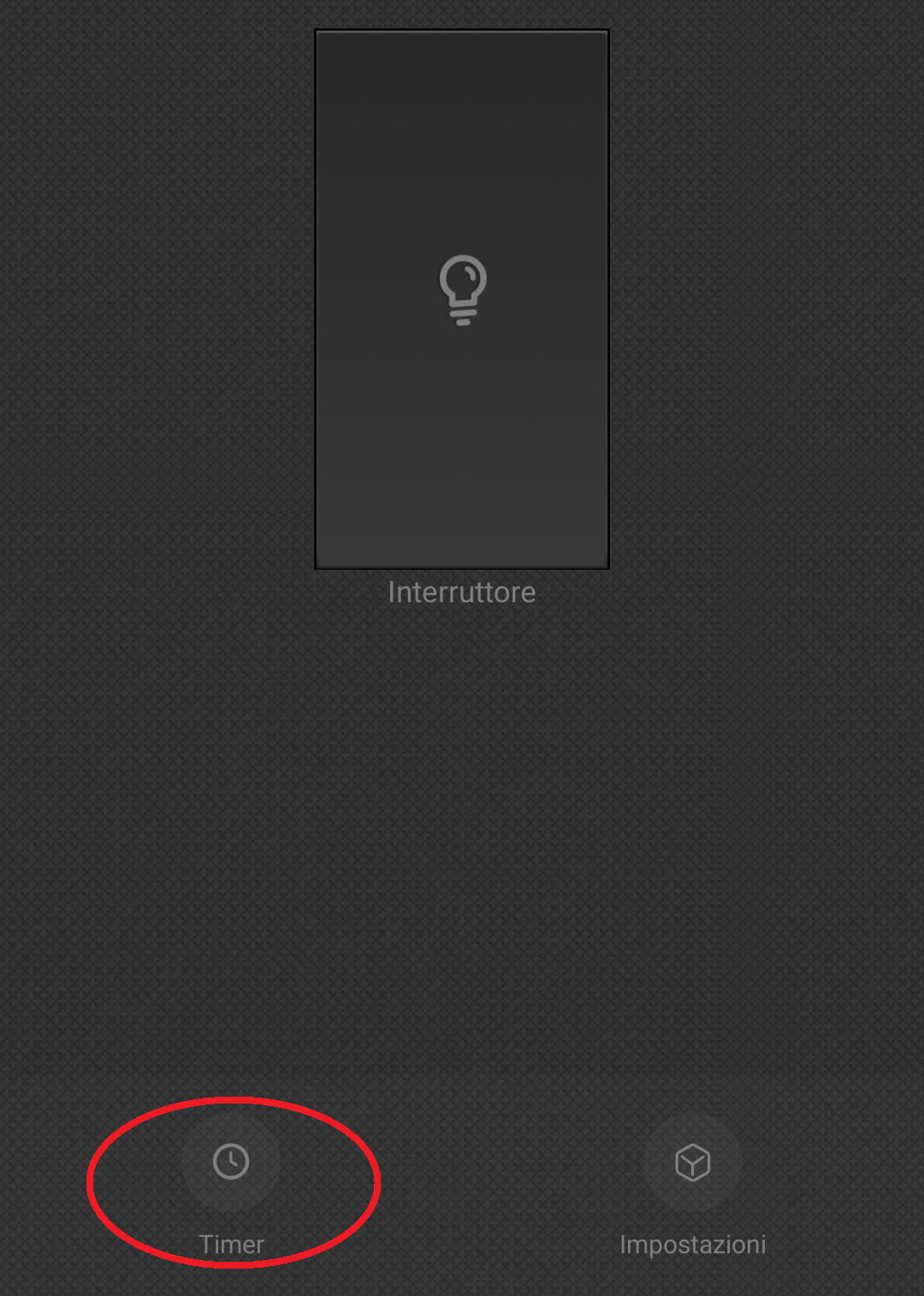

Una volta che il dispositivo smart è disponibile nella schermata principale, sarà necessario entrare nelle impostazioni (premendo sul nome mini 1 gang wifi switch module), premere su “Timer” in basso a sinistra, su “Auto OFF” in alto a destra, impostare “00m 01s” ed infine attivare l’interruttore sotto la dicitura “Auto OFF“.

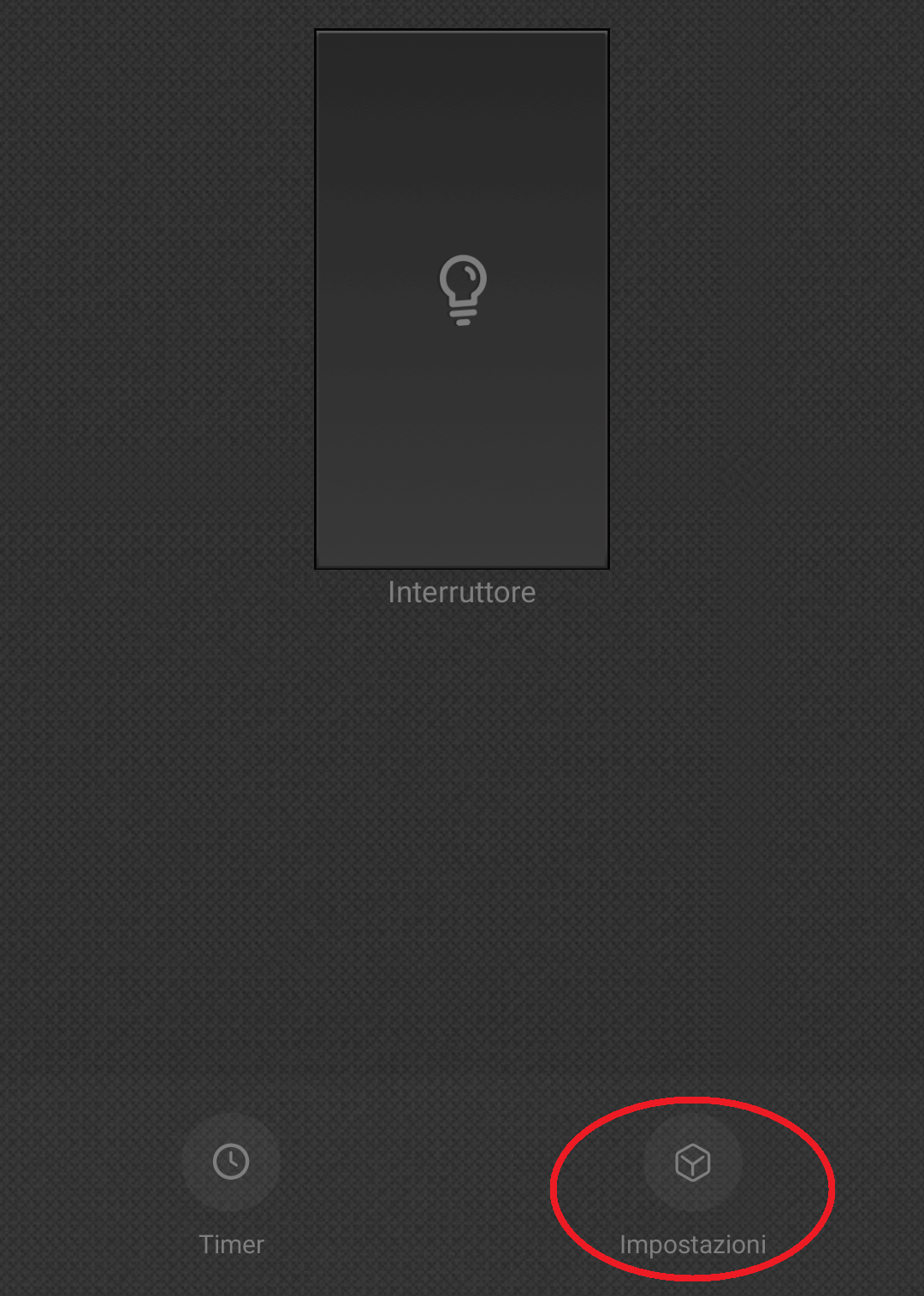

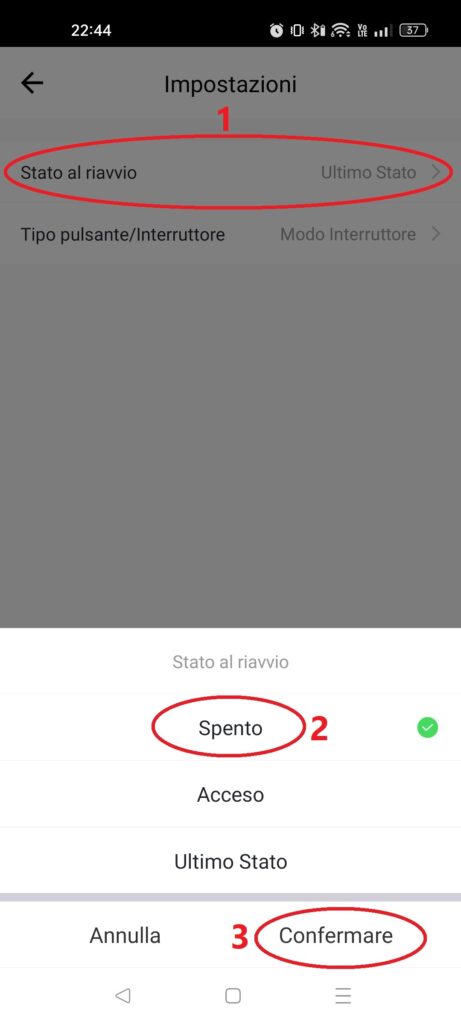

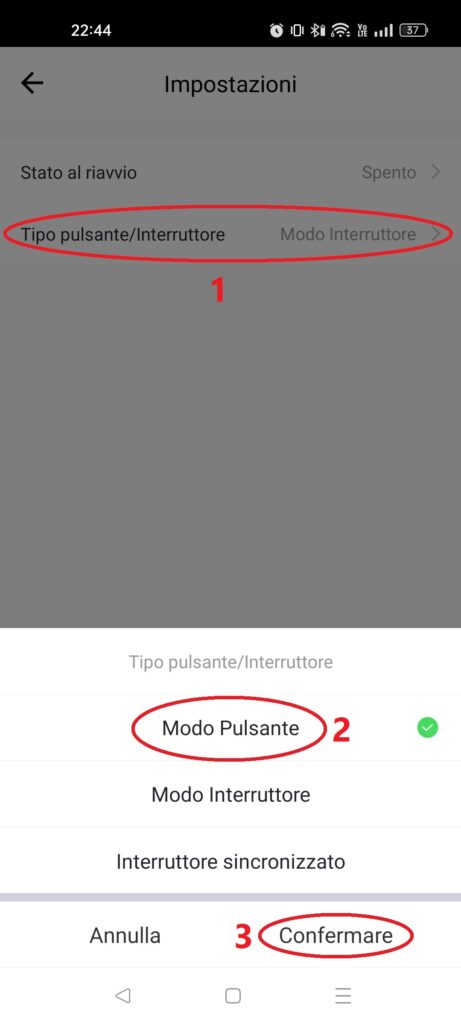

Dopodichè occorre tornare indietro alla pagina principale del dispositivo, premere sulla voce “Impostazioni” in basso a destra ed impostare la voce “Stato al riavvio” su “Spento” e la voce “Tipo pulsante/interruttore” su “Modo Pulsante“.
In questo modo, quanto il dispositivo verrà attivato mediante l’app SmartLife oppure il widget sulla home, si invierà un impulso di chiusura circuito della durata di un secondo (esattamente come un classico pulsante meccanico); l’ideale per richiedere l’apertura del cancello.
In caso di necessità di reset del dispositivo, basterà inserire una graffetta nel tasto di reset in alto a sinistra (esattamente dove appare il lampeggio iniziale) e tenere premuta la graffetta finchè il LED verde non inizierà a lampeggiare: a questo punto è possibile ricominciare la procedura di configurazione da zero.
